TO-247封裝

MOSFET芯片在制作完成之后,需要給MOSFET芯片加上一個外殼,即MOS管封裝。MOSFET芯片的外殼具有支撐、保護、冷卻的作用,同時還為芯片提供電氣連接和隔離,以便MOSFET器件與其它元件構成完整的電路。按照安裝在PCB 方式來區分,MOS管封裝主要有兩大類:插入式(Through Hole)和表面貼裝式(Surface Mount)。插入式就是MOSFET的管腳穿過PCB的安裝孔焊接在PCB 上。表面貼裝則是MOSFET的管腳及散熱法蘭焊接在PCB表面的焊盤上。

TO247是比較常用的小外形封裝，表面貼封裝型之一，247是封裝標準的序號。常見的TO-247AC和TO-247AD應該都是vishay的名稱。TO-247封裝尺寸介于模塊與單管之間，能封裝大部分的電子元器件，TO247一般為非絕緣封裝,TO-247的管子一般用在大功率的POWER中,用作開關管的話,它的耐壓和電流會比較大一點。海飛樂技術有限公司的TO247封裝在二極管、三極管、MOSFET、IGBT、可控硅、電源模塊、整流橋、功率電阻等領域工藝與技術已經趨于完善。

TO-247封裝,MOS管

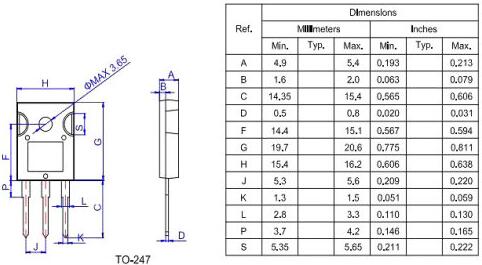

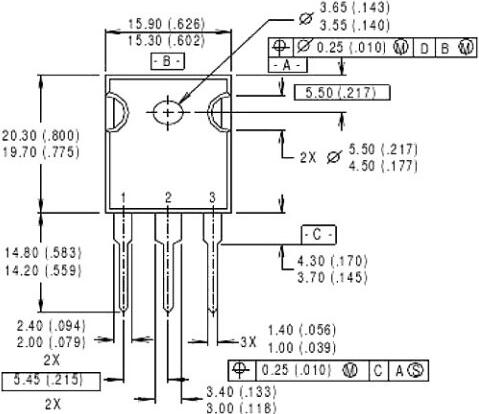

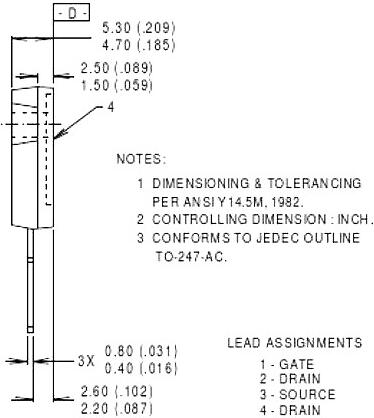

MOS管 TO-247封裝尺寸及外形

TO-247封裝,MOS管

TO247安裝到散熱器上注意事項

1、散熱器要光滑平整，無毛刺、無鐵銷、無贓物，檢查散熱器上的螺絲孔無毛刺；

2、涂覆導熱硅脂：給TO247模塊DBC底板上涂覆一薄層導熱硅脂（DBC底板很平整，導熱硅脂涂敷量不宜多），導熱硅脂涂覆厚度小于50μm，盡量涂覆均勻，這是最重要的一點；

3、裝配，模塊放置于正確位置，將兩個螺釘先裝上不要加力；一手按住模塊一手給，第一個螺釘少許加力；接著給第二個螺釘加力，可以一次加力到位；再給第一個螺釘加力到位，完成散熱器上的裝配。

MOS管 TO-247封裝與其他封裝對比

元器件的封裝對性能的影響并不大，只是外形按照終端的需求要設計。下面是SOT-247封裝與其他封裝的一些對比。所以制作元件封裝焊盤尺寸、孔的尺寸不同,3個焊盤間距也不同.空間留的大小也不同.注意,SOT-227封裝也有兩腳封裝..兩腳封裝就是取消了中間腳.

（一）TO-247封裝與TO-3P封裝的區別

TO-247封裝與TO-3P封裝都是3引腳輸出的，里面的裸芯片（即電路圖）是可以完全一樣的，所以功能及性能基本一樣，最多是散熱及穩定性稍有影響。由于不同的終端需要，所以需要不同的外形而已。比如現在的手機MP3越做越薄，越做越小，那么上面的芯片只能采用小型外形的，所以就要求同樣的功能下的IC外形要小。

（二）TO-220封裝和TO-247封裝的區別

TO247封裝腳距：5.56mm;寬度：15.8mm；管腳最大寬度：1.29mm

TO220封裝腳距:2.54mm,寬為5.08mm ;管腳最大寬度:1.29mm
