什么是短溝道效應？

在半導體的制造中，始終遵循著摩爾定律，于是集成電路的尺寸持續減小，于是MOSFET的溝道長度也相應地縮短，這就導致了MOSFET管中的S和D（源和漏）的距離越來越短；

因此柵極對溝道的控制能力變差，這就意味著柵極電壓夾斷（pinch off）溝道的難度變大，于是使得亞閾值漏電（subthreshold leakage）現象，即短溝道效應（short-channel effect）更加容易發生。

胡正明教授對此給了個非常容易理解的例子：當一條水管很長的時候，那么用一塊石頭就可以很容易將其堵住（或者踩一腳），但是，當它很短的時候，這塊石頭就可能堵不住水管了，因?yàn)樗赡芊挪幌铝耍@就對應上段說的，溝道越短越難堵住電流（防止漏電）。

短溝道效應影響因素

有下列五種，簡單講就是溝道短了容易漏電

（1）由于電源電壓沒能按比例縮小而引起的電場增大;

（2）內建電勢既不能按比例縮小又不能忽略;

（3）源漏結深不能也不容易按比例減小;

（4）襯底摻雜濃度的增加引起載流子遷移率的降低;

（5）亞閾值斜率不能按比例縮小

為了減小短溝道效應的影響，提出了應變硅技術、高K電介質氧化層、金屬柵、SOI等新方法以改善器件性能。

然而，在28 nm以下工藝節點，平面MOSFET器件結構中，柵極對溝道的有效控制面臨嚴峻挑戰，而革新的三維立體器件結構，如Fin FET結構具有更有效的柵極控制，可獲得更優異的器件性能。

為什么增加溝道接觸面可以緩解短溝道的發生? 也就是下面FinFET工藝原文中實驗部分的證明。

FinFET工藝

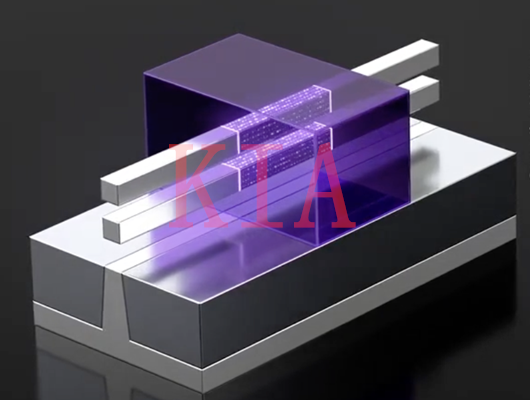

鰭式場效應晶體管FinFET的概念最初源于雙柵MOS晶體管的構想，通過增加?xùn)艠O與溝道的接觸面積來增強對導電溝道的控制。

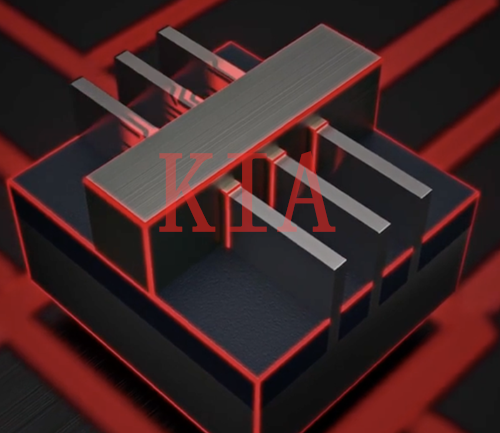

下面是FinFET的立體模型（三鰭）：

MOS 短溝道效應
