電容并聯電阻不管在強電電路中還是在弱電電路中都能夠見到這種連接方式。下面分析一下在電子電路中常見的電容并聯電阻環節的作用。

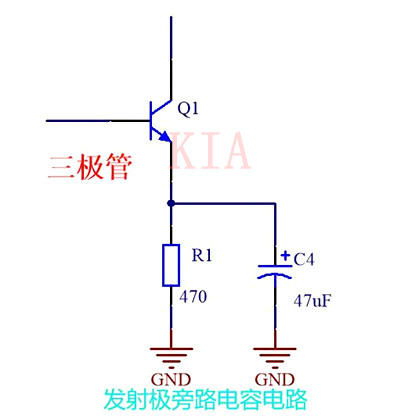

我們經常會看到在以三極管組成的放大電路中，在三極管發射極回路中都要串接一只阻值不是很大的電阻，常常會在這只電阻的旁邊并聯一個電解電容，如下圖所示。
這種RC并聯方式的電路我們叫它三極管發射極旁路電容電路，在這個電路中，電解電容C4起著對發射極交流信號旁路的作用，在交流信號中對電阻有著短接作用。

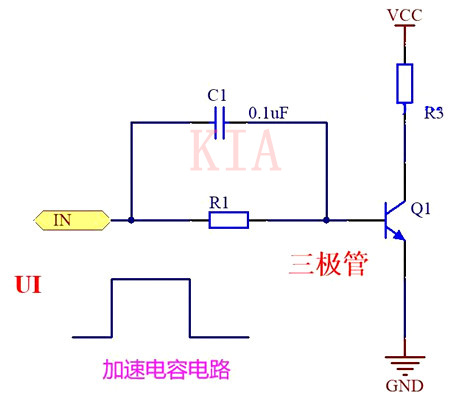

它的電阻在這條支路中起著一個直流負反饋的作用，交流信號被電解電容短接掉了。在電子電路中我們還會見到另一種連接方式，那就是在三極管的基極上一個電阻并聯一個電容，如下圖所示。
這種電路在用三極管去放大脈沖信號時比較常用，在上面電路中，這個C1電容起到加快三極管Q1導通和截止速度的，我們也叫它加速電容。這種電路的形式主要用在脈沖放大電路中或者在電子開關電路中。

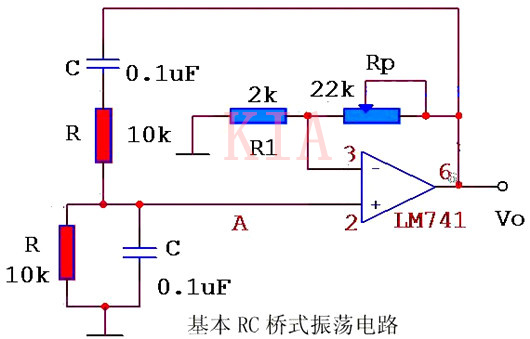

我們?cè)趯W(xué)習模擬電路中，會接觸到振蕩電路時，會接觸到RC正弦波震蕩電路，如上圖所示，其中就有RC組成的選頻回路，上面的這個電阻R和電容 C就起到選頻振蕩的作用了，其振蕩頻率為f=1/2πRC,我們也叫它RC橋式振蕩電路。

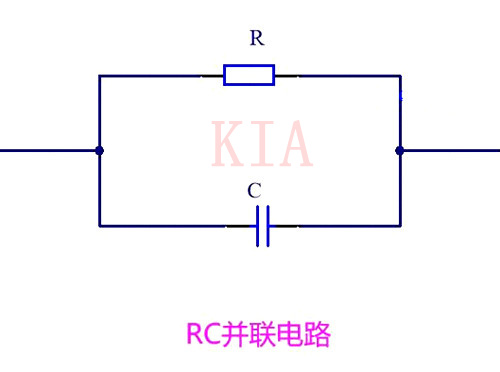

因此在電子電路中，這種由電阻R和電容C組成的電路稱為阻容電路，也叫RC并聯電路。

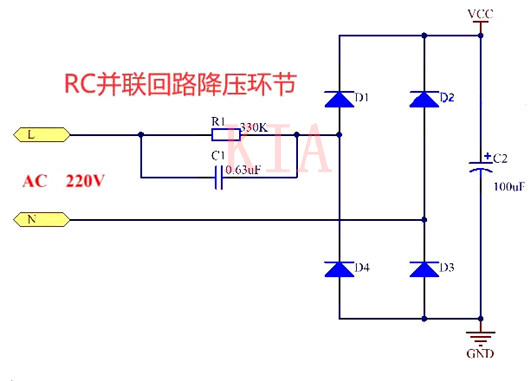

這種形式的電路可以用在直流電路中，也可以用在交流電路中；可以用在弱電電子電路中，也可以用在強電電路中，比如LED燈電源電路中就會碰到這種RC并聯回路環節，它們?cè)陔娐分兄饕鸬浇祲鹤饔茫缦聢D所示。
在電路中電容C1和R1起到降壓作用，當有交流電220V通過電容C1時會產生容抗，也能夠起到限制電流的作用，根據計算可知，這個電容C1的大小會決定著負載上的電壓，起到降壓和限流作用；電阻R1的作用是可以將降壓電容C1上的殘存電荷釋放掉，起到放泄電阻的作用。
一般這個電阻比較大，電容會根據電阻的大小進行匹配，其容量范圍在0.47微法到2微法之間，耐壓值要達到400以上為好。我們通過盤點看可以看出，RC電路有并聯的形式，也有串聯的形式，它在電路中所起的作用是多樣的，這需要根據具體電路來分析才能知道其具體作用。
