【實用電路】N溝道MOS管做電平轉換-KIA MOS管

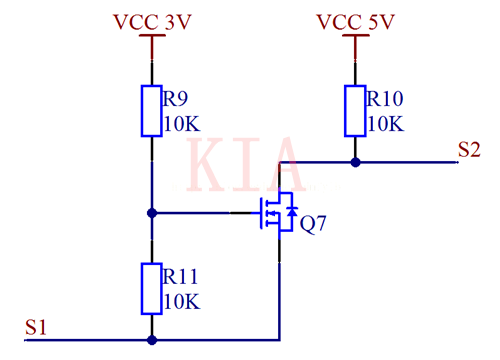

如圖所示，是 NMOS 場效應管雙向電平轉換電路。

NMOS 電平轉換

雙向傳輸原理：

為了方便講述，定義 3.3V 為 A 端，5.0V 為 B 端。

A端輸出低電平時（0V），MOS管導通，B端輸出是低電平（0V）

A端輸出高電平時（3.3V），MOS管截至，B端輸出是高電平（5V）

A端輸出高阻時（OC），MOS管截至，B端輸出是高電平（5V）

B端輸出低電平時（0V），MOS管內的二極管導通，從而使MOS管導通，A端輸出是低電平（0V）

B端輸出高電平時（5V），MOS管截至，A端輸出是高電平（3.3V）

B端輸出高阻時（OC），MOS管截至，A端輸出是高電平（3.3V）

優點：

1、適用于低頻信號電平轉換，價格低廉。

2、導通后，壓降比三極管小。

3、正反向雙向?qū)ǎ喈?dāng)于機械開關。

4、電壓型驅動，當然也需要一定的驅動電流，而且有的應用也許比三極管大。

當我們?cè)谑褂?.3V的單片機（比如STM32）的時候，電平轉換在所難免，經常會遇到3.3V轉5V，或者5V轉3.3V的情況，這里介紹一個簡單的電路，可以實現兩個電平的相互轉換(注意是相互,雙向的，不是單向的)。

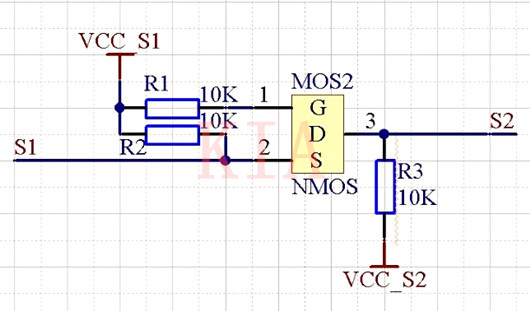

電路十分簡單，僅由3個電阻加一個MOS管構成，電路圖如下:

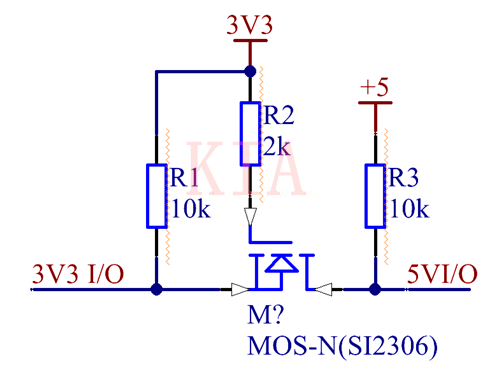

NMOS 電平轉換
