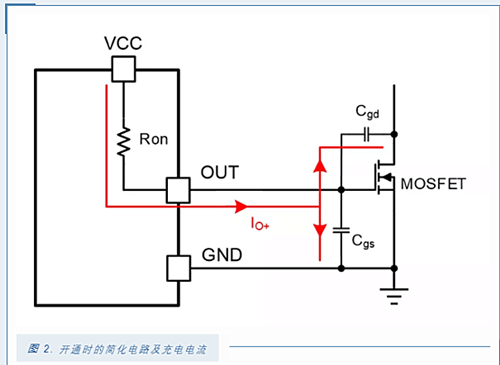

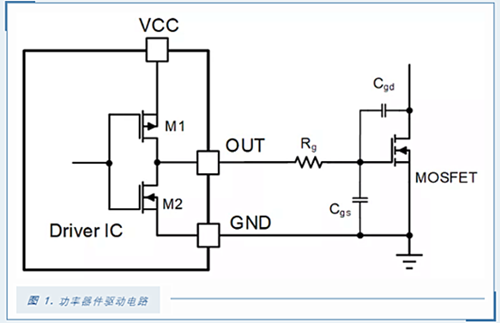

功率器件如MOSFET、IGBT需要驅動電路的配合從而得以正常地工作。圖1顯示了一個驅動芯片驅動一個功率MOSFET的電路。當M1開通，M2關掉的時候，電源VCC通過M1和Rg給Cgs，Cgd充電，從而使MOSFET開通，其充電簡化電路見圖2。

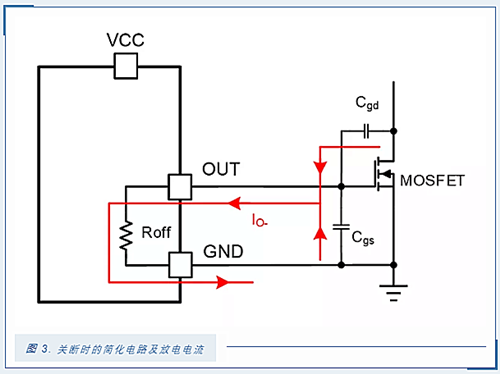

當M1關斷，M2開通的時候，Cgs通過Rg和M2放電，從而使MOSFET關斷，其放電簡化電路見圖3。
衡量驅動能力的主要指標：驅動電流和驅動速度
衡量一個驅動芯片驅動能力的指標主要有兩項：驅動電流和驅動的上升、下降時間。這兩項參數在一般驅動芯片規格書中都有標注。而在實際應用中，工程師往往只關注驅動電流而忽視上升、下降時間這一參數。
事實上，驅動的上升、下降時間這個指標也同樣重要，有時甚至比驅動電流這個指標還重要。因為驅動的上升、下降時間直接影響了功率器件的開通、關斷速度。

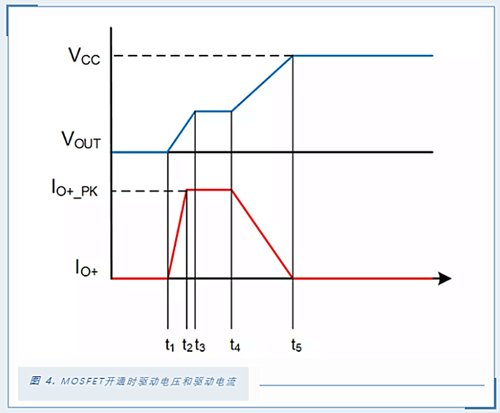

圖4顯示了一個MOSFET開通時門極驅動電壓和驅動電流的簡化時序圖。t1到t2這段時間是門極驅動的源電流（IO+）從零開始到峰值電流的建立時間。在t3時刻，門極電壓達到米勒平臺，源電流開始給MOSFET的米勒電容充電。
在t4時刻，米勒電容充電完成，源電流繼續給MOSFET的輸入電容充電，門極電壓上升直到達到門極驅動的電源電壓VCC。同時在t4到t5這個期間，源電流也從峰值電流降到零。
這里有一個很重要的階段：t1到t2的源電流的建立時間。不同的驅動芯片有不同的電流建立時間，這一建立時間會影響驅動的速度。
