ams1117-5.0參數,ams1117-5.0原理圖-KIA MOS管
信息來源：本站 日期：2023-12-26
輸入電壓 最大：18V
輸出電流 最大：1A
輸出電壓 : 5.0V
功耗 ：5W
輸入電壓 最小：6.2V
壓差：1.3V@(800mA)
輸出電流：800mA
電源紋波抑制比(PSRR)：60dB@(120Hz)
工作溫度范圍： -20°C to +125°C(也有0°C to +125°C)
AMS1117系列穩壓器有兩個版本：固定輸出版本和可調版本，固定輸出電壓為1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V,具有1%的精度；固定輸出電壓為1．2V的精度為2%。

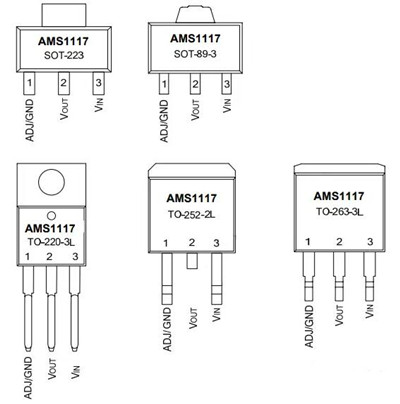

AMS1117引腳圖
ams1117-5.0原理圖
AMS1117-5.0是一種線性穩壓器，其工作原理是將輸入電壓穩定在5V輸出。因此，將12V的輸入電壓通過AMS1117-5.0可以得到穩定的5V輸出電壓。
ams1117電路圖

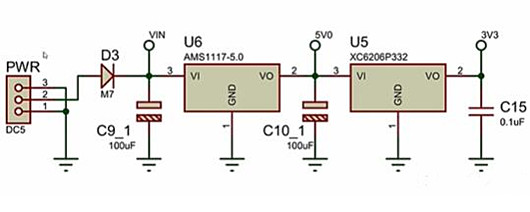

AMS1117降壓電路圖如下圖：

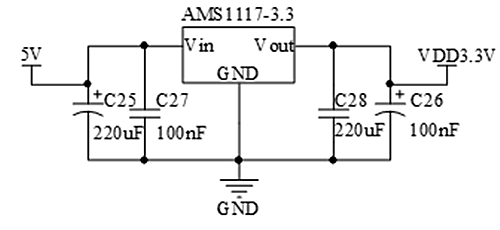

AMS1117芯片為正向低壓差穩壓器，內部集成過熱保護和限流電路，其固定輸出版本電壓可為1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V，設計采用3.3V輸出即ASM1117-3.3芯片。
