理想電壓源和理想電流源等效互換-KIA MOS管
信息來源：本站 日期：2024-10-29
理想電壓源和理想電流源可以等效互換嗎？理想電壓源和理想電流源之間不能進行等效變換，因為它們的工作原理和特性不同。
理想電壓源的內阻為零，而理想電流源的內阻為無窮大，這使得它們無法通過簡單的變換來實現等效互換。
理想電壓源提供一個恒定的電壓，而理想電流源提供一個恒定的電流。這兩種電源在電路中的作用和表現方式不同，因此不能直接互換。
定義和特性
理想電壓源：其內阻為零，無論負載如何變化，都能保持一定的電壓值。
理想電流源：其內阻為無窮大，無論負載如何變化，都能保持一定的電流值。
實際電源的等效變換條件
對于非理想的電壓源和電流源，可以通過以下條件進行等效變換：
電壓源：由一個理想電壓源和一個阻值較小的電阻元件相串聯組成。
電流源：由一個理想電流源和一個阻值較大的電阻元件并聯組成。
等效互換的條件是內阻不變，即Us = Is xRo，其中Is = Us/Ro
實際應用中的等效變換方法
在實際應用中，可以通過調節電壓源的輸出電壓來使其等效于一個特定的電流源。
具體步驟：
讀取電路中兩表的讀數。
調節電壓源的輸出電壓，直到兩表的讀數與原電路中的數值相等。
記錄此時的電流值，驗證等效變換是否成功。
理想電壓源
定義
對外提供恒定的或隨時間變化的電壓,而與流過它的電流無關。
特點
任意時刻輸出電壓恒定或僅是時間的函數。而與流經它的電流方向、大小無關。
伏安關系
平行于i軸的一條直線。
理想電壓源上的功率計算： P發=－UI P吸=UI

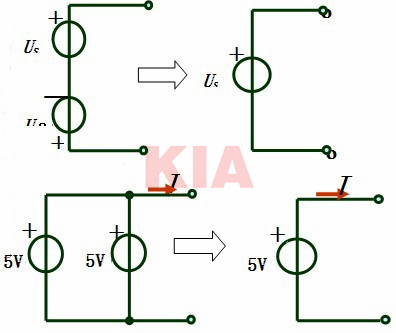

理想電壓源的串聯與并聯：
理想電流源
定義
對外提供恒定的或隨時間變化的電流，而與加在它兩端的電壓無關。
特點
任意時刻輸出電流恒定或僅是時間的函數。而與加在它兩端的電壓方向、大小無關。

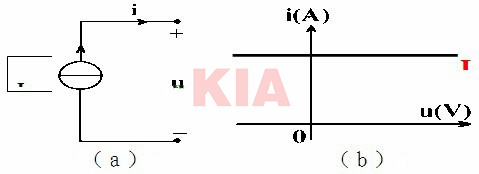

伏安關系
平行于Ｕ軸的一條直線。
理想電流源上的功率計算：P發=－ISU P吸=ISU

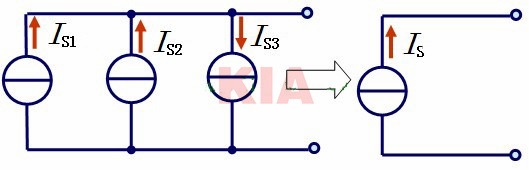

理想電流源的串聯與并聯
串聯
電流相同的理想電流源才能串聯，且每個恒流源的端電壓均由它本身及外電路共同決定。
在電路等效的過程中，與理想電流源相串聯的電壓源不起作用；與理想電壓源并聯的電流源不起作用。
