電路中的DVDD,DVSS,AVDD,AVSS區別-KIA MOS管

電路中的VDD、VCC、VSS、DVDD、AVDD等表示什么？

vdd，digital power input，數字電路電源輸入端；

vss，gnd或digital gnd，地或數字電路“地”；

avdd，analog power input，模擬電路電源輸入端；

avss，analog gnd，模擬電路“地”；

vcc，logic power，邏輯電路電源輸入端。

對于一個簡單的ic器件，常用的符號是，vdd，vcc，vss，如果vdd vcc vss avdd avss同時出現，表明這是一個模擬電路和數字電路混合在一起的復雜系統，比如液晶顯示模塊。

在這種混合電路中，數字電路和模擬電路一般是分別供電，一是因為電壓等級不同，二是避免相互干擾。于是有vdd，vss，avdd，avss之分；邏輯驅動電源vcc，用于門極驅動。

有時，模擬電路工作電源也叫vcc。

數字電路工作電壓vdd，一般為5v，3.3v；

模擬電路工作電壓vcc，多為12v；

模擬電路工作電壓avdd，一般為5v。

為了避免相互干擾，模擬電路，和數字電路“地”也是分開的，于是有vss，avss，之分。

從事電路系統開發時，特別是使用模數混合集成電路SOC芯片的便攜式消費電子產品中，有時候會出現幾個電源，例如DVDD、DVSS、AVDD、AVSS等，很容易混淆。

這些電源參數多出現在交流、直流、電池混合供電的應用，如采用MCU芯片的消費電子產品，帶有LCD顯示屏和LED二極管指示的裝置等。

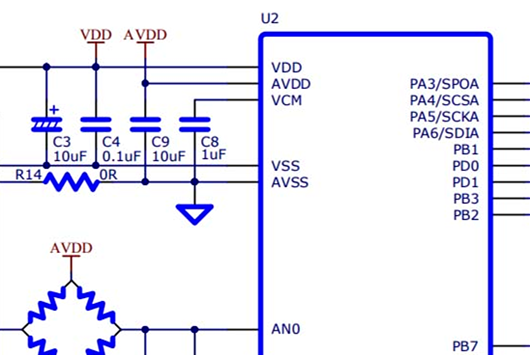

采用多電源為混合芯片供電的典型電路

首先，要看前綴是A，還是D。A表示模擬，D代表數字。

其次，有時還有以P開頭的電源，這代表大電流；以C開頭的電源，代表內核；

第三,前綴后面的部分，一般與普通電路一樣。

以下是常用電源引腳的簡單介紹。

例如：

DVDD：Digital VDD，電路中數字部分的電源。

DVSS：Digital VSS，電路中數字部分的地。

AVDD：Analog VDD，電路中模擬部分的正電源，代表從芯片向外供電的。

AVSS：Analog VSS，電路中模擬部分的地。

PVDD：Power VDD，大電流部分電路的電源。

PVSS：Power VSS，大電流部分電路的地。

CVDD：是內核電壓。

除了芯片引腳，VPP、VDD、VCC也常出現在電路中。

其中：

VPP：是峰峰值電壓，即正（余）弦曲線中最大值和最小值的差，也就是電壓的最大值的2倍。

VDD：器件內部的工作電壓（接電源）。

VCC：電路的供電電壓（對于數字電路來說）。

這里，VDD是芯片的工作電壓（通常Vcc＞Vdd），VSS是接地點。而VCC與VDD的區別在于，前者是供電電壓，后者是工作電壓，通常VCC＞VDD。

電路中的VDD,DVDD,AVDD,VCC,AFVDD,DOVDD,IOVDD有哪些區別？

VCC表示給芯片電源供電；

VDD表示給芯片中的器件單獨供電，當然也可也從內部電源的VCC整合過來，就不用外部單獨提供；所以有些芯片只有VCC，沒有VDD，所以一般VDD<=VCC；

AVDD表示模擬電壓，給芯片中的模擬器件供電，比如camera供電就要用到AVDD，也是相對于DVDD區別出來的；

DVDD表示數字電壓，給芯片的數字信號供電，比如0101；

AFVDD表示auto focus VDD自動對焦電壓，是針對一些馬達之類的電壓；

DOVDD和IOVDD是芯片引腳出來的電壓。
