sot223封裝,sot223封裝尺寸圖-KIA MOS管
信息來源：本站 日期：2024-11-19
SOT223封裝是一種常見的表面貼裝封裝形式，具備中等功率處理能力。
SOT223封裝特點：
1. 散熱性能優異：SOT223封裝設計有較大的散熱面積，有助于提高熱傳遞效率。
2. 結構緊湊：尺寸適中，適合大多數電路板設計。
3. 引腳設計：通常有四個引腳，確保穩定的電氣連接和安裝可靠性。

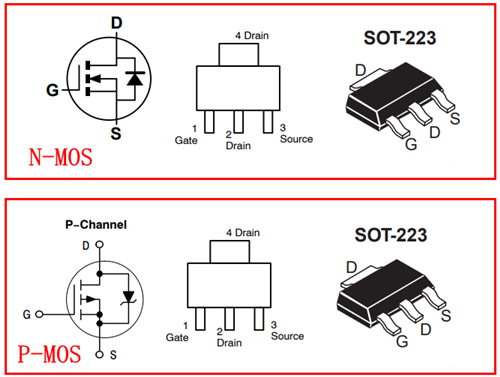

SOT-223MOS管引腳圖
引腳分布1腳為柵極，3腳為源極，2、4腳為漏極。有些封裝2腳伸出可焊接，有些封裝2腳懸空。
SOT-223封裝細分的話可以分為兩種常用的封裝。尤其是tab腳的屬性很容易搞錯。如果想用tab腳連接有屬性的鋪銅，來提高散熱效率，一定要注意器件tab腳的屬性。

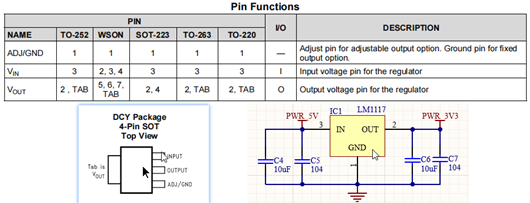

第一種如圖，第1腳為GNDQ，第2引腳和TAB腳為輸出引腳，常使用的電路圖Q如圖片右下角所示。常用元器件，比如：LM1117。
第二種如下圖所示，第2引腳和TAB腳為GND：
