推挽放大器（Push-Pull Amplifier)是一種特殊的放大器設計，它利用兩個互補的晶體管或功率管來放大和輸出信號。推挽放大器使用一對參數相近的晶體管，交替工作在信號的正、負兩個半周期，形成一推一挽的放大形式。

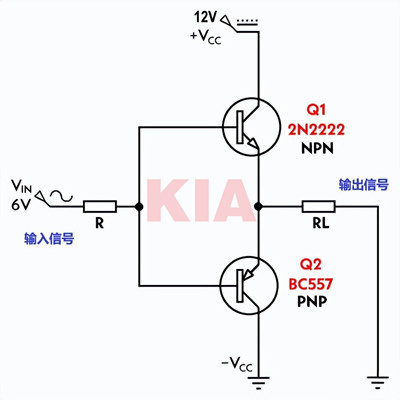

推挽放大器由2個晶體管組成，其中一個是NPN型，另外一個PNP型。一個晶體管在正半周期推動輸出，另一個在負半周期拉動輸出，因此被稱為推挽放大器。

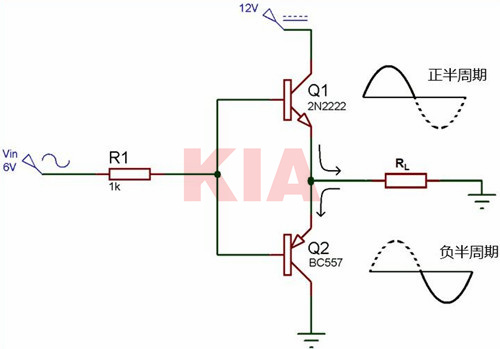

推挽放大器的工作原理基于兩個互補的體管(通常為NPN型和PNP型)，這兩個晶體管分別處理輸入信號的正半周期和負半周期。當輸入信號為正半周期時，NPN型體管導通，而PNP型體管截止；當輸入信號為負半周期時，情況則相反，PNP型體管導通，NPN型體管截止。這種交替工作的方式使得推挽放大器能夠在整個輸入信號周期內有效地放大信號。
推挽放大器的工作原理具體步驟：
輸入信號分解：輸入信號首先被分解為正半周期和負半周期兩部分。這可以通過一個輸入變壓器實現，該變壓器將輸入信號轉換為兩個大小相等、極性相反的信號。
晶體管導通與截止：當輸入信號為正半周期時，NPN型晶體管的基極電壓高于其發射極電壓，使其進入放大工作區并導通。此時，PNP型晶體管由于基極電壓低于發射極電壓而截止。相反，當輸入信號為負半周期時，PNP型晶體管導通，NPN型晶體管截止。
放大過程：在晶體管導通期間，其集電極電流通過負載電阻產生輸出電壓。由于兩個晶體管分別處理正半周期和負半周期的信號，因此它們分別產生正向和負向的輸出電壓。這些輸出電壓在負載上疊加，形成完整的輸出波形。
輸出波形合成：通過輸出變壓器，兩個晶體管的輸出波形被合成為一個完整的正弦波輸出。輸出變壓器將兩個晶體管的輸出信號耦合在一起，并確保它們?cè)谙辔簧媳３忠恢隆?/span>

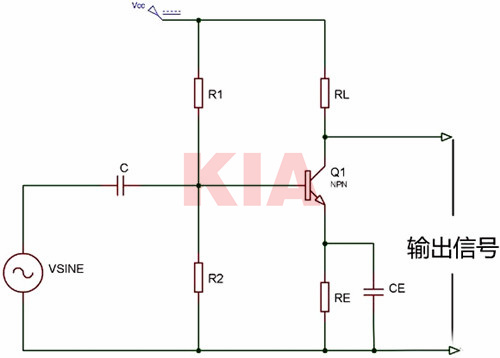

A類放大器
A類配置是最常見的功率放大器配置，僅由一個設置為始終保持導通狀態的開關晶體管組成，產生最小的失真和最大幅度的輸出信號。A類放大器的效率很低，接近30%。即使沒有連接輸入信號，A 類放大器的級也允許相同數量的負載電流流過它，因此輸出晶體管需要大散熱器。
B類放大器
B類放大器是實際的推挽放大器。B 類放大器的效率高于 A 類放大器，因?yàn)樗蓛蓚€(gè)晶體管 NPN 和 PNP 組成。B 類放大器電路以這樣一種方式偏置，即每個晶體管將在輸入波形的一個半周期內工作。因此，這類放大電路的導通角為180度。一個晶體管在正半周期推動輸出，而另一個在負半周期拉動輸出，這就是它被稱為推挽放大器的原因。
