MOS管邏輯電路,與非門,邏輯門電路講解-KIA MOS管
信息來源：本站 日期：2024-12-23
mos管邏輯門電路通過不同組合的mos管，可以實現不同的邏輯操作，例如與門、或門、非門等。mos管邏輯門電路主要由P型MOS管和N型MOS管組成。當輸入信號施加在mos管的柵極上時，柵極與源極之間的電壓會控制mos管內部形成的電場，從而改變導通特性。根據mos管導通與否的不同組合方式，可以實現各種邏輯門的功能。
mos管邏輯門電路特點
高集成度：mos管邏輯門電路性能穩定，體積小，便于集成化設計；
低功耗：由于mos管的導通特性和控制方式，mos管邏輯門電路功耗較低；
快速響應：mos管邏輯門電路響應速度快，能夠滿足高速數字系統的要求。
有兩個或多個輸入端，一個輸出端。所有輸入端為正（高電平），輸出端為負（低電平）。所有輸入端為負（低電平），輸出端為正（高電平）。當有一個輸入端為負（低電平），輸出端為正（高電平）。剛好和與門相反。

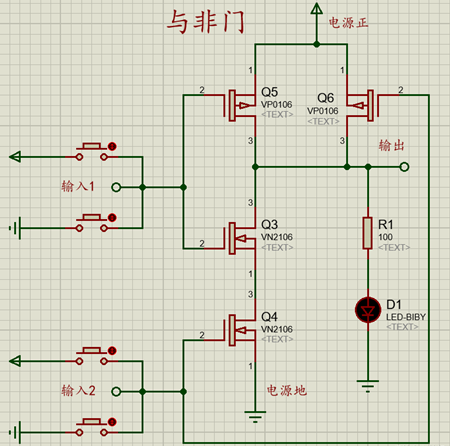

所有輸入端為正（高電平）
輸入端全部輸入為正（高電平），輸出為負（低電平），LED燈兩端沒有電流電壓，無法被點亮。
所有輸入端為負（低電平）
輸入端都為負（低電平）狀態，輸出為正（高電平），電流電壓經上管（兩個PNP型MOS管，低電壓導通）到輸出端再流經限流電阻到LED燈，LED燈兩端有電流電壓差，LED燈被點亮。
輸入端1接地（低電平）
輸入端1接地（低電平），輸出端為正（高電平）。電流電壓經上左側PNP型MOS管到輸出端，輸出端為正（高電壓）狀態，電流電壓經限流電阻到LED燈，LED燈兩端有電流電壓差，LED燈被點亮。

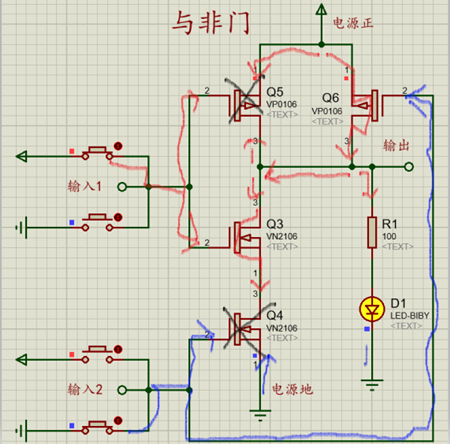

輸入端2接地（低電平）
輸入端2接地（低電平）狀態，輸出端為正（高電平）。電流電壓經上右側PNP型MOS管到輸出端，輸出端為正（高電平）狀態，電流經限流電阻到LED燈，LED燈兩端有電流電壓差，LED燈被點亮。
