MOS管在蜂鳴器電路原理圖設計中的應用。

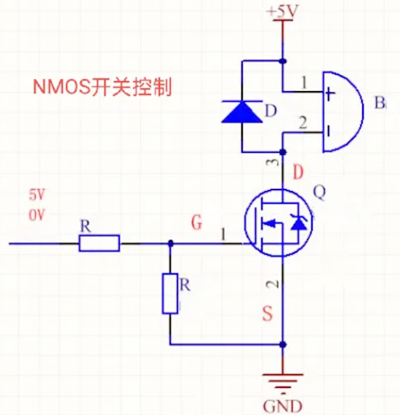

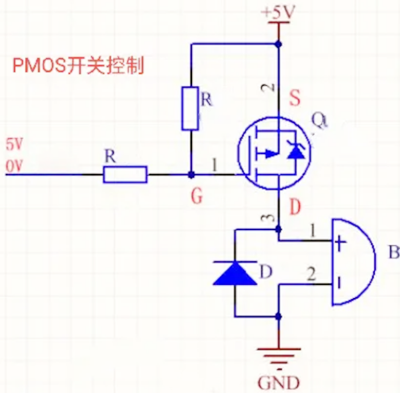

原理圖為常見的使用MOS管控制蜂鳴器的電路設計。使用方法與三極管一樣，因?yàn)镸CU I/O口驅動能力電流小，不能直接驅動蜂鳴器開啟，因此使用VCC給蜂鳴器供電，讓MOS管去做鏈路開關，達到以小流驅動大流作用。在MOS管關斷時，蜂鳴器里面的電流不能突然降為0，在突然關閉時會產生反相的電壓，這時電流就需要有一個泄放路徑，二極管就充當這個泄放路徑，消耗能量。使用上、下拉電阻穩定MOS管初始狀態，防止誤開啟。在NMOS管D端、PMOS管S端，可串一個電阻限流。

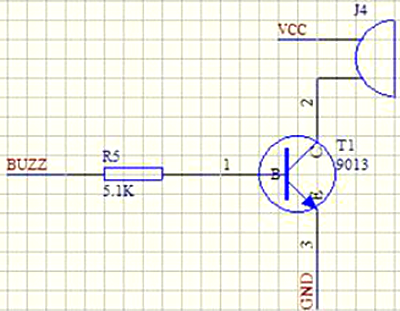

當BUZZ處于高壓狀態時，晶體管T1（N型晶體管）接通，蜂鳴器響起。R5 的角色用于電流限制。
以下電路增加一個電容C18和一個反向二極管D2，以濾除和阻斷反向二極管。二極管的反向擊穿電壓非常高。一般低功率三極管觸發電壓非常低至0.7V。電流也很小，一般小于1UA。
III IO控制電源開關已打開 - 使用晶體管和 MOS 管
MOSFET可制成增強型或耗盡型，P溝道或N溝道全部類型。但實際應用只是增強型N溝道MOS管和增強型P溝道MOS管，即NMOS和PMOS。
對于這兩種增強型MOS管，通常使用NMOS，其特點是導通電阻低。
導管條件：
當 Vgs 大于特定值時，NMOS 將打開。當 Vgs 小于某個值時，PMOS 打開。
開關損耗：
無論是NMOS還是PMOS，導通后都有導通電阻，導致不可避免的損耗。而現在MOS晶體管的導通電阻一般是幾十毫歐。

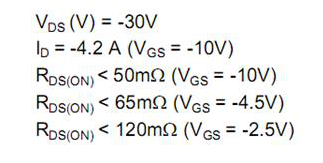

導通條件：一般不超過-12V即可用于AO3401。以下是不同壓降下的阻抗：
