防反接保護電路,防反接電路原理圖分享-KIA MOS管

信息來源:本站 日期:2025-02-18

分享到:

防反接保護電路,防反接電路原理圖分享-KIA MOS管


防反接保護電路圖

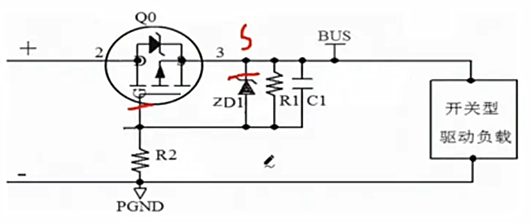

PMOS防反接電路

在PMOS管防反接電路中,柵極那邊的兩個電阻主要起到限流和保護的作用。這些電阻的阻值通常根據具體的電路設計要求來選擇,一般需要根據 PMOS 管的特性和工作電壓來確定。


旁邊的二極管是一個穩壓保護二極管 為了保護GS之間的電壓不會過高從而損壞二極管。


在電路分析中 pmos導通和體二極管無關。mos的源漏是相對的。對pmos,電壓高的是s,低的是d。正常上電時,3腳電壓高,所以這時3腳是s,g比s低,所以管子導通(圖中的D S應該反過來)。

防反接保護電路

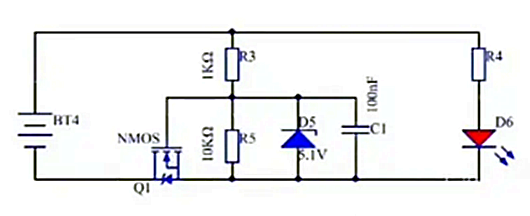

NMOS防反接電路

NMOS 如果 正接 Vg=2V Vs=0V 所以 DS導通形成回路。

反接 Vg=0 Vs=5V 所以DS不導通形成不了回路。

防反接保護電路

原理:利用MOS管體二極管作用

優點:導通電阻小,幾個mΩ

缺點:需要外圍電路打開NMOS

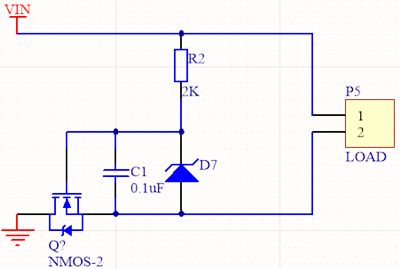

NMOS防反接電路

防反接保護電路

當輸入電源大于MOS管VGS最大電壓,應增加D7穩壓管防止電源電壓過高擊穿mos管。當電源正確接入時。電流的流向是從Vin到負載,在通過NMOS到GND。剛上電時因為NMOS管的體二極管存在,地回路通過體二極管接通,后續因為Vgs大于VGS門限電壓,MOS管導通。


當電源接反時,體二極管不通,并且Vgs的電壓也不會符合要求,所有NMOS管不通,電路中沒有電流回路,斷路,負載不工作,也不會燒壞,實現了保護。


電路需要注意,正常情況下Vgs不能大于NMOS管的Vgs最大耐壓值,如果超過了可以在Vgs上面跨接一個穩壓管防止燒壞。
