場效應管和IGBT有什么區別

IGBT：IGBT是由BJT（雙極型三極管）和MOS（絕緣柵型場效應管）組成的復合全控型電壓驅動式電力半導體器件，兼有MOSFET的高輸入阻抗和GTR的低導通壓降兩方面的優點。GTR飽和壓降低，載流密度大，但驅動電流較大;MOSFET驅動功率很小，開關速度快，但導通壓降大，載流密度小。

IGBT綜合了以上兩種器件的優點，驅動功率小而飽和壓降低。專業名字為絕緣柵雙極型功率管。通俗點說GBT管是有MOS管（場效應管）和雙極型達林頓管結合而成。將場效應管做為推動管，大功率達林頓管作為輸出管。這樣兩者優點有機的結合成現在的IGBT管，功率可以做的很大。

場效應晶體管（Field Effect Transistor縮寫（FET））簡稱場效應管。主要有兩種類型（juncTIon FET—JFET）和金屬 - 氧化物半導體場效應管（metal-oxide semiconductor FET，簡稱MOS-FET）。由多數載流子參與導電，也稱為單極型晶體管。它屬于電壓控制型半導體器件。具有輸入電阻高（107～1015Ω）、噪聲小、功耗低、動態范圍大、易于集成、沒有二次擊穿現象、安全工作區域?qū)挼葍?yōu)點。

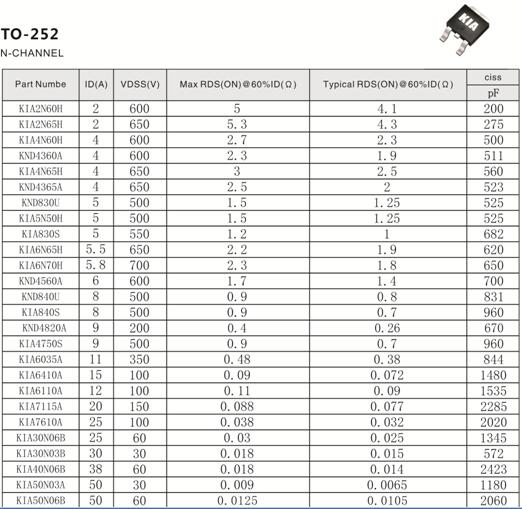

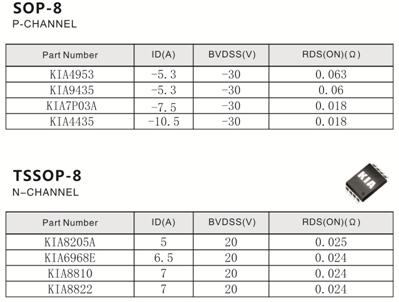

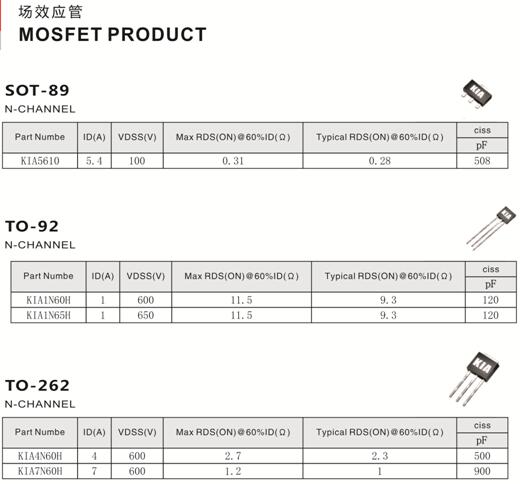

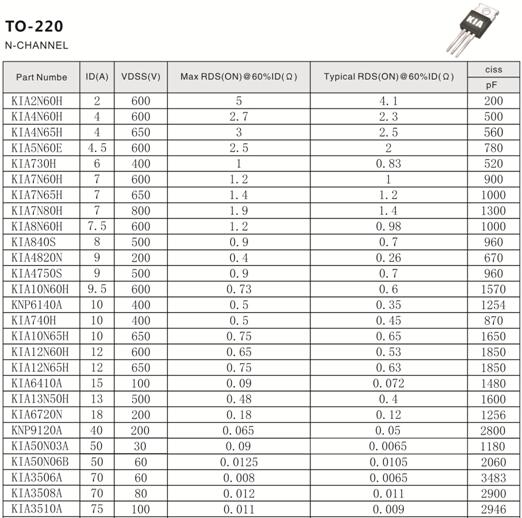

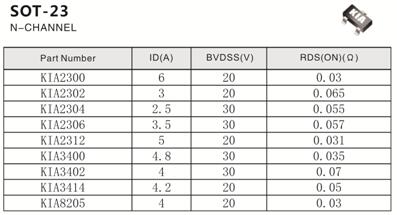

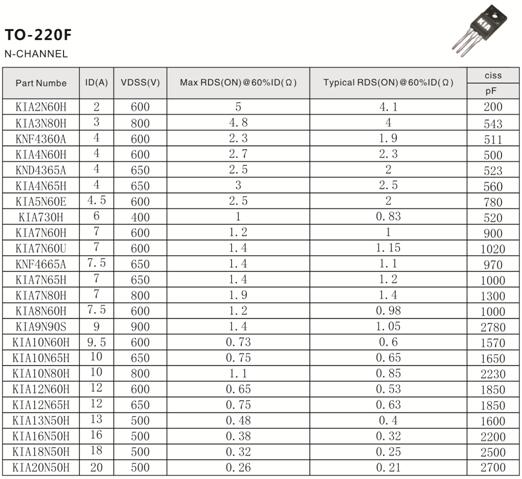

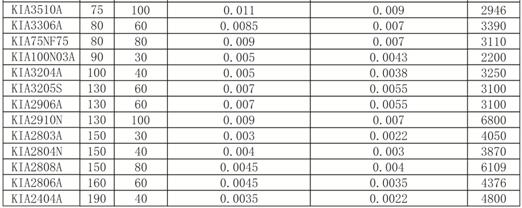

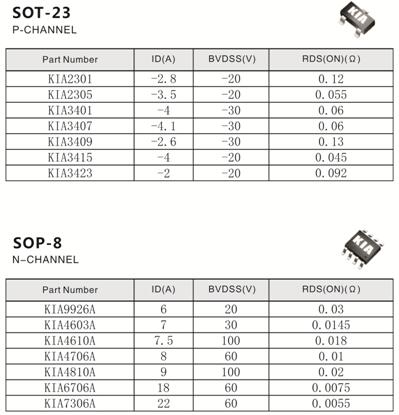

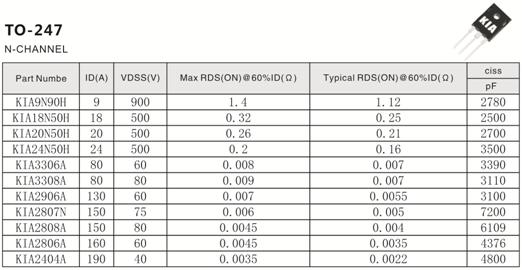

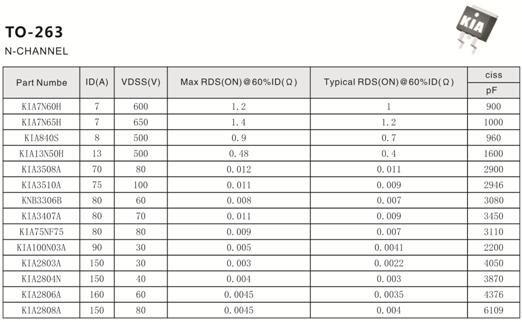

場效應管型號功能大全：
