場效應管的三個極

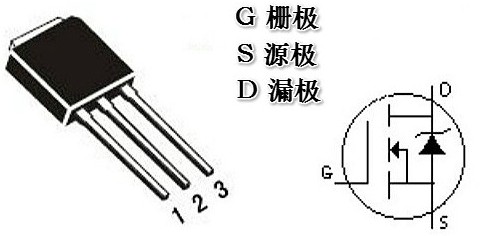

場效應管的三個極相當于三級管的三個電極，G是控制極，相當于三級管的B極，電壓控制DS的導通率（三極管是電流控制型，B極控制CE的導通能力）D級是漏極，相當于三級管的集電極，S是源級，相當于三級管的發射級。

場效應管(FET)是利用控制輸入回路的電場效應來控制輸出回路電流的一種半導體器件，并以此命名。由于它僅靠半導體中的多數載流子導電，又稱單極型晶體管。

場效應管的三個極的G信號波形不夠陡峭，在點評切換階段會造成大量電能損耗其副作用是降低電路轉換效率，場效應管發燒嚴峻，易熱損壞場效應管的三個極GS間存在一定電容，假如G信號驅動能力不夠，將嚴峻影響波形跳變的時間.

將G-S極短路，選擇萬用表的R×1檔，黑表筆接S極，紅表筆接D極，阻值應為幾歐至十幾歐。若發現某腳與其字兩腳的電阻均呈無限大，并且交換表筆后仍為無限大，則證實此腳為G極，由于它和另外兩個管腳是絕緣的。

2.判斷源極S、漏極D

將萬用表?yè)苤罵×1k檔分別丈量三個管腳之間的電阻。用交換表筆法測兩次電阻，其中電阻值較低（一般為幾千歐至十幾千歐）的一次為正向電阻，此時黑表筆的是S極，紅表筆接D極。因?yàn)闇y(cè)試前提不同，測出的RDS（on）值比手冊中給出的典型值要高一些。

3.漏-源通態電阻RDS（on）

場效應管的三個極在源-漏之間有一個PN結，因此根據PN結正、反向電阻存在差異，可識別S極與D極。例如用500型萬用表R×1檔實測一只IRFPC50型VMOS管，RDS（on）=3.2W,大于0.58W（典型值）。

定性判斷場效應管的三個極好壞

先用萬用表R×10kΩ擋(內置有15V電池)，把負表筆(黑)接?xùn)艠O(G)，正表筆(紅)接源極(S)。給柵、源極之間充電，此時萬用表指針有輕微偏轉。再改用萬用表R×1Ω擋，將負表筆接漏極(D)，正筆接源極(S)，萬用表指示值若為幾歐姆，則說明場效應管是好的 。

判斷結型場效應管的電機

將萬用表?yè)苤罵×100檔，紅表筆任意接一個腳管，黑表筆則接另一個腳管，使第三腳懸空。若發現表針有輕微擺動，就證明第三腳為柵極。欲獲得更明顯的觀察效果，還可利用人體靠近或者用手指觸摸懸空腳，只要看到表針作大幅度偏轉，即說明懸空腳是柵極，其余二腳分別是源極和漏極。

判斷理由：JFET的輸入電阻大于100MΩ，并且跨導很高，當柵極開路時空間電磁場很容易在柵極上感應出電壓信號，使管子趨于截止，或趨于導通。若將人體感應電壓直接加在柵極上，由于輸入干擾信號較強，上述現象會更加明顯。如表針向左側大幅度偏轉，就意味著管子趨于截止，漏-源極間電阻RDS增大，漏-源極間電流減小IDS。反之，表針向右側大幅度偏轉，說明管子趨向?qū)ǎ琑DS↓，IDS↑。但表針究竟向哪個方向偏轉，應視感應電壓的極性(正向電壓或反向電壓)及管子的工作點而定。

場效應管注意事項

(1)場效應管的三個極試驗表明，當兩手與D、S極絕緣，只摸柵極時，表針一般向左偏轉。但是，如果兩手分別接觸D、S極，并且用手指摸住柵極時，有可能觀察到表針向右偏轉的情形。其原因是人體幾個部位和電阻對場效應管起到偏置作用，使之進入飽和區。

(2)也可以用舌尖舔住柵極，現象同上。
