報警器電路圖-報警器的結構組成詳解以及原理詳解等
信息來源：本站 日期：2018-01-02

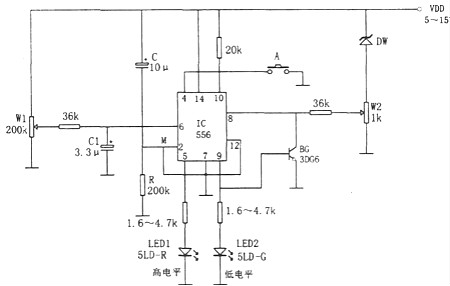

如圖所示為電源電壓高、低限報警電路。該報警器由高限報警電路和低限報警電路兩部分組成。右側為低限報警電路：在電源電壓接近低限(但仍為正常)情況下，調節電位器Wz，使556 8腳電位稍大于1/3VDD。
當電源電壓向下偏移使⑧腳電位降到小于l/3VDD)時，556 ⑨腳便發生翻轉，輸出高電平，從而使低限告警發光二極管LED2發光。同時，因晶體管BG與⑨腳相連，故管子飽和導通，相應又使8腳鉗位于低電平。
穩壓管Dw的穩壓值應選擇為稍低于2/3VDD值。 左側為高限報警電路：調節電位器W1，使電源電壓在接近高限電壓(但仍為正常)情況下，556⑥腳電位稍高于l／3VDD值，此時左側電路輸出(⑤腳)為低電平。當電源電壓瞬間升高時，因C1兩端電壓不能突變，即C，的電壓相對于556的基準電壓(1／3VDD)變低，則電路發生翻轉，⑤腳輸出為高電平，此時高限告警二極管LED1發光，告知超限。
圖中A為復位開關。按下時，強制復位，使電路輸出低電平。 本電路適用于在電源電壓波動時及時發光報警、進行監視，從而保證直流電壓穩定度比較高的場合。
