日光燈電子鎮流器電路圖大全工作原理及電路圖分析 KIA MOS管

信息來源:本站 日期:2018-05-03

分享到:

日光燈電子鎮流器原理

為了安全起見,在安裝日光燈鎮流器時必須把相關路線的總電源切斷。日光燈兩端有4根線,鎮流器上的L接火線,N接零線。還有四根線分成兩組,這四根線有區別的,兩根一組顏色相同,或者離的比較近,能區分出來。把每一組的兩根線接到日光燈的一端,另兩根接到另一端。


一、四線鎮流器接線圖

四線鎮流器有四根引線,分主、副線圈。主線圈的兩引線和二線鎮流器接法一樣,串聯在燈管與電源之間。副線圈的兩引線,串聯在啟輝器與燈管之間,幫助啟動用。由于副線圈匝數少,交流阻抗亦小。如果誤把它接入電源主電路中。就會燒毀燈管和鎮流器。所以,把鎮流器接入電路前,必須看清接線說明,分清主副線圈。也可用萬用表測量檢測,阻值大的為主線圈。

日光燈電子鎮流器電路圖

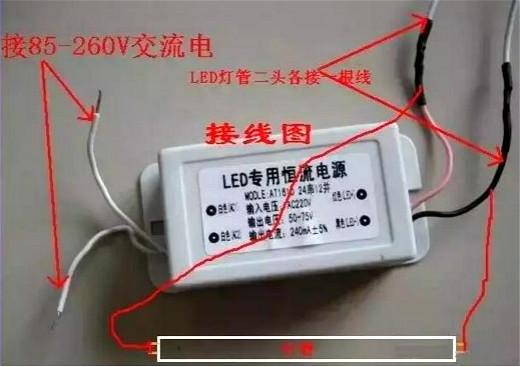

二、日光燈鎮流器接線電路圖

日光燈鎮流器上印有一個詳細的接線圖,連接時按照接線圖連接確保電路一定要正確,否則會燒壞燈管和鎮流器。還有需要注意的是安裝電感鎮流器需要安裝啟輝器,而安裝電子鎮流器就不用安裝了。

日光燈電子鎮流器電路圖

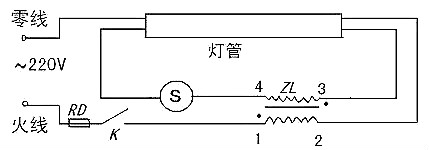

三、電感鎮流器日光燈原理圖

如上圖所示,電感鎮流器的日光燈線路比較簡單,由電源、保險(RD)、開關(K)、鎮流器(ZL)、燈管、啟輝器(S)組成,當開關K接通的時,電源火線經保險、開關、鎮流器給日光燈供電,此時日光燈管及啟動器兩端施加了220V電壓,使啟輝器產生輝光放電。輝光放電的熱量使雙金屬片受熱膨脹,使動觸片跟靜觸片接通,電流流過鎮流器線圈和燈管中的燈絲,燈絲很快被電流加熱,發射出大量電子,這時啟輝器輝光放電消失,管內溫度降低;雙金屬片自動復位,兩極斷開;在兩極斷開的瞬間,電路電流突然切斷,鎮流器產生很大的自感電動勢,與電源電壓疊加后作用于管兩端,在燈管兩端高電壓作用下,以極大的速度由低電勢端向高電勢端運動,碰撞管內氬氣分子,使之迅速電離,氬氣電離生熱,熱量使水銀產生蒸氣,隨之水銀蒸氣也被電離,并發出強烈的紫外線,在紫外線的激發下,管壁內的熒光粉發出近乎白色的可見光。

日光燈正常發光后。由于交流電不斷通過鎮流器的線圈,線圈中產生自感電動勢,自感電動勢阻礙線圈中的電流變化。鎮流器起到降壓限流的作用,使電流穩定在燈管的額定電流范圍內,燈管兩端電壓也穩定在額定工作電壓范圍內。由于這個電壓低于啟輝器的電離電壓,所以并聯在兩端的啟輝器也就不再起作用了。

鎮流器在啟動時產生瞬時高壓,在正常工作時起降壓限流作用;啟輝器中電容器的作用是避免產生電火花。

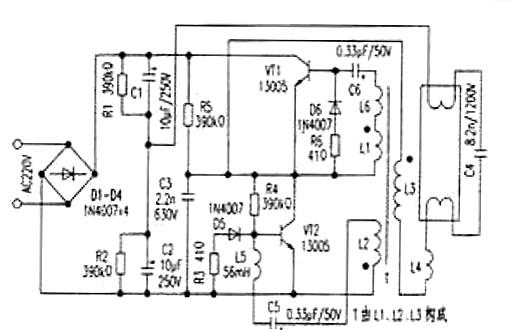

日光燈電子鎮流器電路圖

電子鎮流器電路由電源電路、高頻振蕩器和LC串聯輸出電路組成;這里簡單介紹一下,電子鎮流器通過V1和V2交替導通與截止,使高頻振蕩電路進人自激振蕩狀態,并通過L3和L4為日光燈管提供啟輝電壓。當C4兩端電壓達到日光燈管的放電電壓時,日光燈管啟輝點亮。

電子鎮流器具有體積小、重量輕、適應電源電壓范圍寬、啟動快、不閃爍、效率高等優點。
